明杆闸阀的工作原理是通过旋转手轮驱动阀杆垂直升降，带动闸板实现阀门的开启或关闭。
核心工作流程
开启过程：
- 当手轮逆时针旋转时，固定在阀杆顶端的阀杆螺母同步转动
- 通过梯形螺纹的传动，阀杆带动下方连接的闸板向上直线运动
- 闸板完全脱离流体通道后，阀门达到全开状态
关闭过程：
- 手轮顺时针旋转时，阀杆与闸板向下移动
- 闸板与阀座密封面紧密贴合，阻断介质流动
关键结构特点
- 阀杆运动可见性：阀杆外露且随开关动作升降，便于直观判断阀门状态
- 密封方式：
- 通常采用楔形双密封面设计，密封面夹角一般为5∘5∘，通过介质压力或外力强制密封
- 部分型号采用弹性闸板设计，补偿加工误差以提升密封性
- 传动机构：通过阀杆顶部的梯形螺纹将旋转运动转化为直线运动
应用限制
- 仅适用于全开/全关工况，不可用于流量调节
- 长期局部开启易导致闸板密封面受介质冲蚀
浙江专业美标止回阀制造商 | 温州高压止回阀厂家 | 中国出口级阀门生产商
美标止回阀（American Standard Check Valve）是根据美国标准（如API、ANSI/ASME等）设计制造的阀门，主要用于防止流体在管道中反向流动，确保介质单向通过，保护设备安全。以下是其工作原理和典型应用的详细说明：
一、工作原理
止回阀通过介质的流动方向自动控制阀门的启闭，无需外部操作：
1. 正向流动开启
– 当流体压力大于阀瓣（或阀球）的自重和弹簧力（若存在）时，阀瓣被推开，介质通过。
– 常见阀瓣类型：
升降式（垂直运动）、旋启式（旋转摆动）、球式（球形阀瓣）等。
2. 反向流动关闭
– 当流体反向或压力下降时，阀瓣在重力、弹簧力或反向流体压力作用下迅速闭合，阻断介质倒流。
3. 关键设计特点
– 弹簧辅助：
部分美标止回阀内置弹簧，加速阀瓣闭合，减少水锤效应。
– 低阻力：
旋启式和球式设计适合大流量，升降式适合高压小口径。
– 材质选择：
阀体常用碳钢、不锈钢等，密封面采用聚四氟乙烯（PTFE）或金属硬密封。
二、主要类型（按结构划分）
1. 升降式止回阀（Lift Check Valve）
– 阀瓣垂直运动，密封性好，适用于高压小口径管道（如API 602标准）。

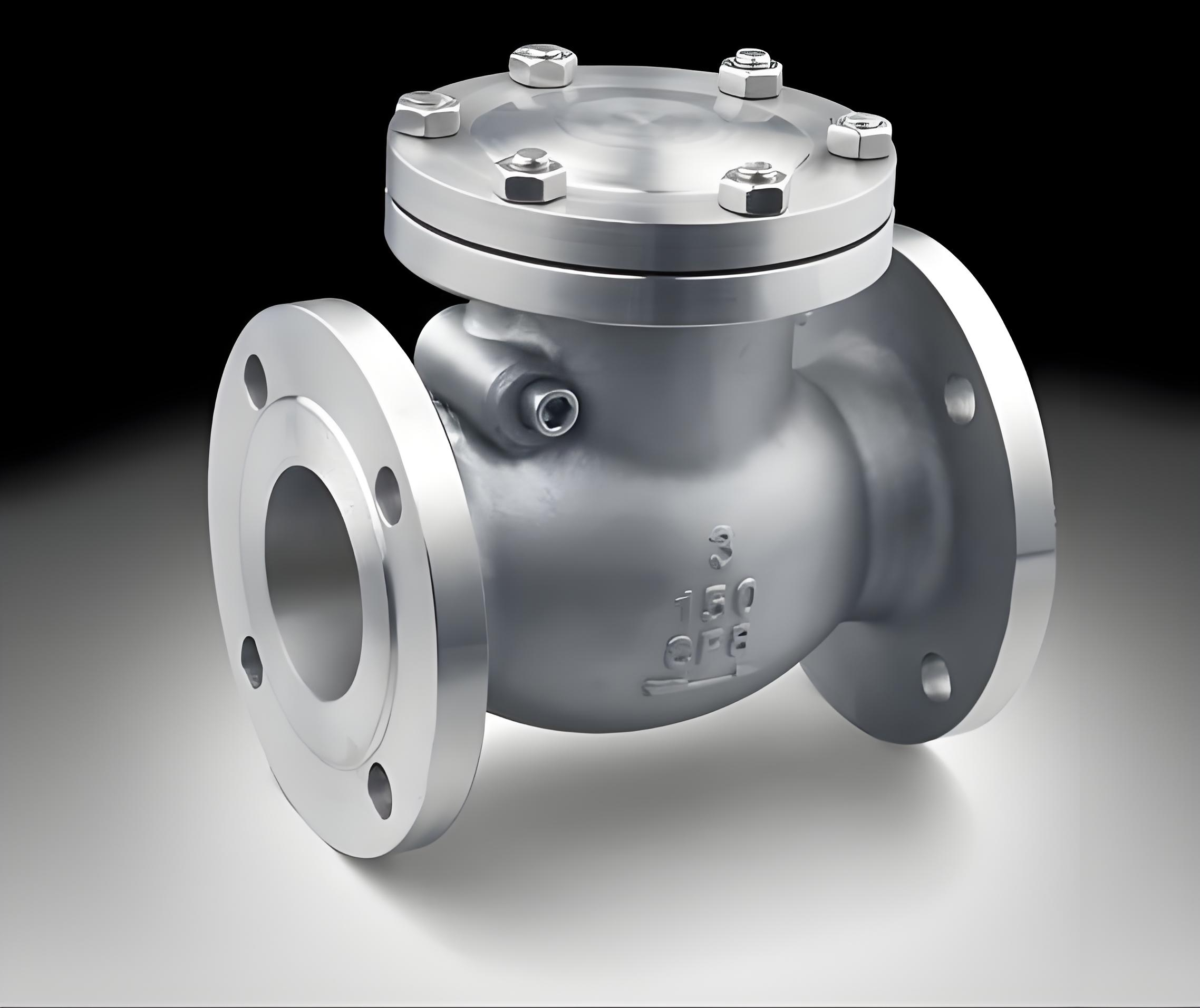

2. 旋启式止回阀（Swing Check Valve）
– 阀瓣铰链旋转，流通能力大，适用于低压大口径（如API 594标准）。
3. 球式止回阀（Ball Check Valve）
– 球形阀瓣滚动密封，适合高粘度或含颗粒介质。
4. 双瓣式止回阀（Dual Plate Check Valve）
– 两个半圆阀瓣减小水锤，轻量化设计，适用于高速流体（如API 594）。
三、典型应用场景
1. 石油与天然气
– 防止泵或压缩机停机时介质倒流，保护设备（符合API 6D标准）。
2. 化工流程
– 避免腐蚀性介质混合，常用不锈钢或合金材质（如ASTM A351 CF8M）。
3. 电力行业
– 锅炉给水系统防止蒸汽回流，多采用高温高压设计的旋启式阀门。
4. 水处理系统
– 水泵出口安装止回阀，防止停泵时水锤破坏管道（如AWWA C508标准）。
5. 建筑暖通
– 暖通空调系统中确保冷凝水单向排放，常用法兰连接或螺纹连接。
四、选型注意事项
1. 安装方向
– 升降式必须垂直安装，旋启式需确保阀瓣旋转轴水平。
2. 压力等级
– 根据工况选择Class 150、300等压力等级（ANSI B16.34）。
3. 密封要求
– 严苛工况（如蒸汽）需金属密封，一般水介质可用软密封。
4. 防冲击设计
– 高速系统建议选用带缓冲机构或双瓣式止回阀。
五、常见标准
– API 6D：
管线阀门规范
– ANSI/ASME B16.34：
压力温度额定值
– API 594：
双瓣/旋启式止回阀
– AWWA C508：
水系统用止回阀
美标止回阀以高可靠性、标准化设计和广泛适用性成为工业领域的首选，正确选型可显著提升系统安全性和效率。
