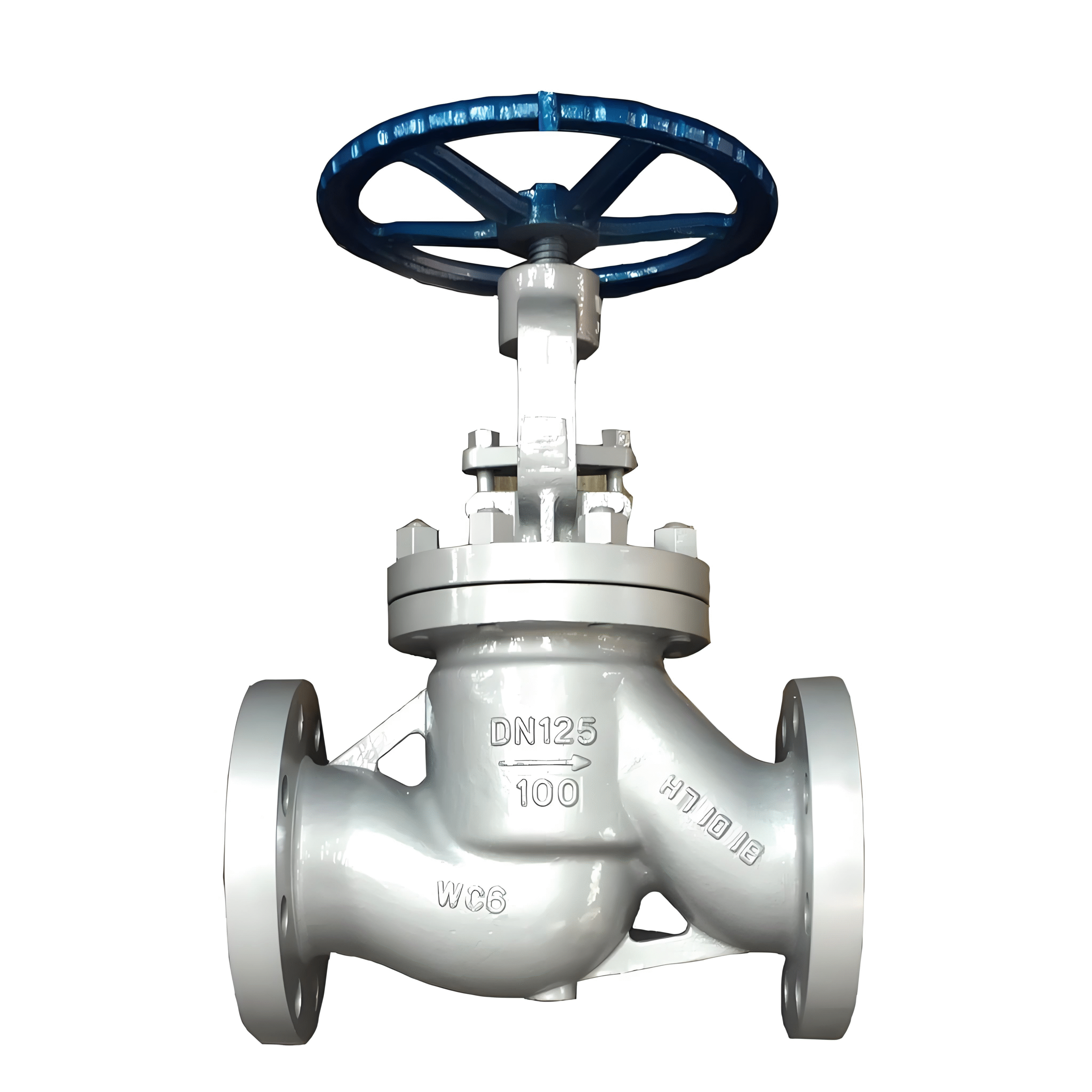

高压截止阀

浙江高压截止阀生产厂家 | 温州专业高压截止阀制造商 | 中国工业阀门供应商

高压截止阀是一种用于控制高压流体（气体或液体）通断的阀门，其核心原理是通过阀芯与阀座的紧密配合实现流体的切断或导通。以下是其工作原理和关键特点的详细说明：

1. 基本结构

高压截止阀主要由以下部件组成：

– 阀体：

承受高压，材质需耐压、耐腐蚀（如不锈钢、合金钢）。

– 阀盖：

与阀体密封连接，通常带有填料函防止泄漏。

– 阀杆：

连接手轮或执行机构，传递操作力。

– 阀芯（阀瓣）：

直接与阀座接触，通过上下移动实现启闭。

– 阀座：

与阀芯配合形成密封面，材质需耐磨（如硬质合金、聚四氟乙烯）。

– 密封元件：

如O型圈、石墨填料，确保阀杆与阀盖间的动态密封。

2. 工作原理

– 关闭状态：

阀杆下压阀芯，使其与阀座紧密贴合，利用机械力（或介质压力）挤压密封面，形成金属-金属密封或软密封（带非金属垫片），阻断流体流动。

– 开启状态：

阀杆提升阀芯，脱离阀座，形成流道。高压介质通常从阀芯下方流入（低进高出设计），利用介质压力辅助密封，减少操作力矩。

3. 高压密封设计

– 强制密封：

依靠阀杆的机械力（如螺纹旋转）压紧阀芯与阀座，适用于静态高压。

– 自密封：

利用介质压力推动阀芯进一步压紧阀座（如锥形阀芯设计），压力越高密封越紧。

– 双密封结构：

部分阀门采用主密封（金属）+辅助密封（软质材料）的组合，确保零泄漏。

4. 特点与优势

– 高压适：

设计压力可达数十甚至数百MPa，适用于石油、化工、核电等领域。

– 低泄漏率：

密封面精密加工，泄漏等级可达ANSI Class VI。

– 流阻较大：

因流道曲折，适合截流而非调节流量。

– 耐冲蚀：

阀芯和阀座常堆焊硬质合金，抵抗高压流体冲蚀。

5. 操作方式

– 手动：

通过手轮或杠杆操作，需较大扭矩（高压时可能配备齿轮减速机构）。

– 自动：

采用气动、液压或电动执行机构，适用于远程控制或频繁启闭。

6. 典型应用

– 高压管道系统的启闭控制（如油气输送）。
– 超临界锅炉、反应釜等设备的压力隔离。
– 液压系统中的安全截断。

注意事项

– 安装方向：

部分高压截止阀需严格按流向标记安装（如“低进高出”）。

– 缓慢操作：

快速启闭可能引发水击（水锤效应），损坏管道。

– 定期维护：

检查密封面磨损及填料泄漏，高压环境下失效风险高。

通过上述设计，高压截止阀在极端压力下仍能可靠切断流体，是工业高压系统的关键部件。
