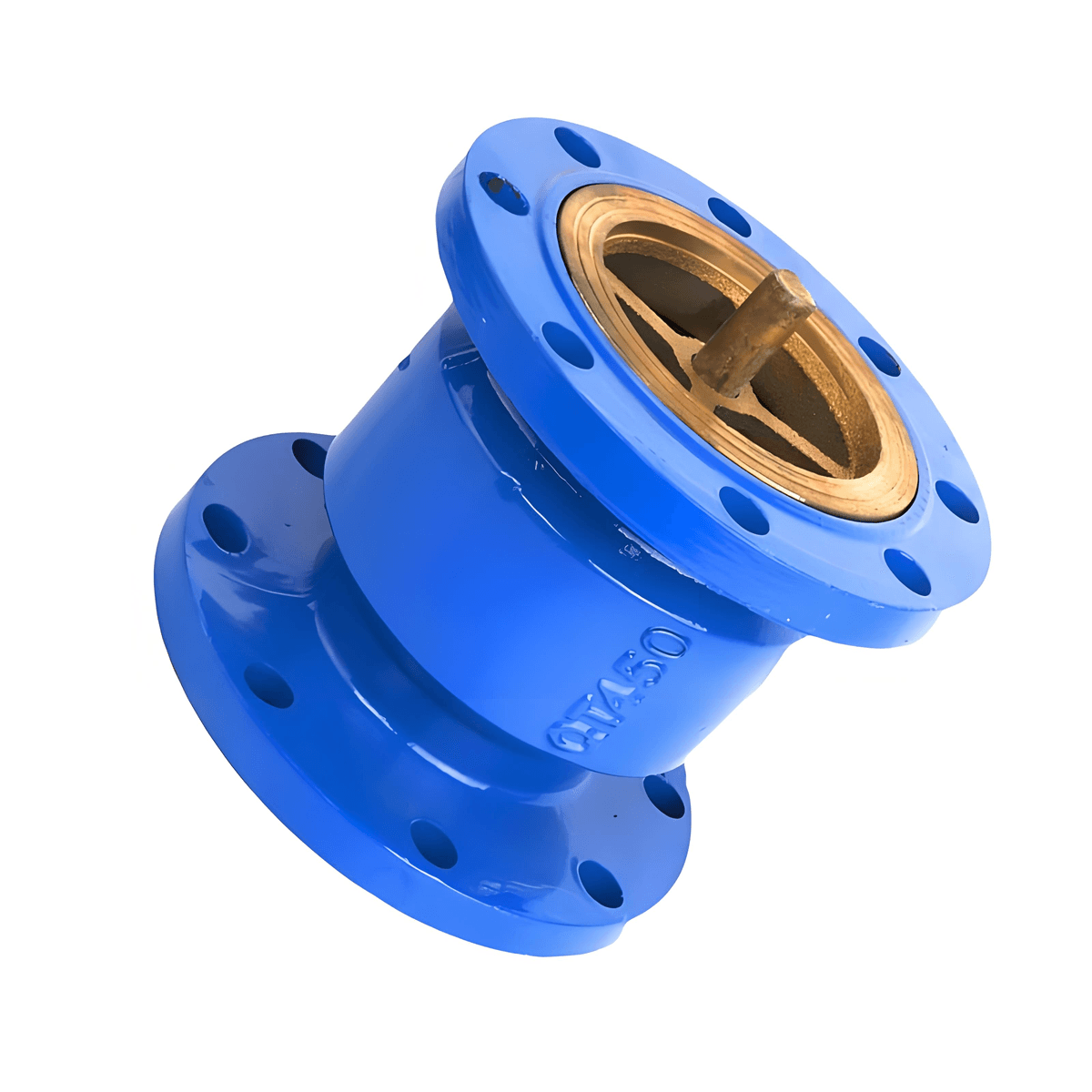

法兰止回阀
法兰止回阀的原理是依靠介质本身的流动来自动开启和关闭阀瓣，从而防止介质倒流。当介质从进口端流入时，阀瓣在介质压力的作用下被顶开，介质得以流通；当介质倒流时，阀瓣在自身重量和倒流介质压力的双重作用下关闭，阻止介质倒流。
工作原理
法兰止回阀的工作原理主要依赖于启闭件（阀瓣）的重量和介质压力来实现自动启闭。具体来说：
- 当介质从进口端流入时，阀瓣在介质压力的作用下被顶开，介质得以流通。
- 当介质倒流时，阀瓣在自身重量和倒流介质压力的双重作用下关闭，从而切断流动通路，防止介质倒流。
结构特点
法兰止回阀的结构特点包括：
- 阀瓣：阀瓣是止回阀的核心部件，依靠介质压力和自重来开启和关闭。
- 密封面：阀瓣与阀座之间的密封面设计得非常紧密，以确保在正向流动时能够完全打开，反向流动时能够完全关闭。
- 材料：阀瓣可以全金属制造，也可以镶嵌橡胶、皮革等材料，以提高密封性和耐磨损性。
应用场景
法兰止回阀广泛应用于各类管道系统中，特别是在需要防止介质倒流的场合。其应用场景包括但不限于：
- 石油、化工、电力、环保、水利、供热、给排水、工业、机械等领域。
- 防止泵及驱动电动机反转，以及容器介质的泄放。
浙江法兰止回阀生产厂家 | 温州知名止回阀制造商 | 中国工业阀门供应商
法兰止回阀（Flange Check Valve）是一种通过介质自身流动自动控制阀门启闭的装置，主要用于防止管道中介质倒流，确保单向流动。其核心原理和特点如下：
工作原理
1. 介质驱动启闭
– 正向流动时：
介质压力推动阀瓣（如蝶形、升降式或摆动式）离开阀座，阀门开启，介质通过。
– 反向流动时：
介质压力消失或反向时，阀瓣依靠**重力、弹簧力或背压**自动回位，紧密贴合阀座，截断流道，阻止倒流。
2. 无外力干预
无需手动或电动操作，完全依赖流体动力学和机械结构实现自动控制。
关键结构类型
1. 升降式止回阀（Lift Check Valve）
– 阀瓣垂直运动，类似截止阀，适合水平管道，密封性好，但压降较大。
2. 旋启式止回阀（Swing Check Valve）
– 阀瓣铰接在阀体上，可摆动开启，流阻小，但关闭时有水锤风险，需加阻尼装置。
3. 蝶式止回阀（Butterfly Check Valve）
– 双瓣结构，快速关闭，减少水锤，常用于大口径管道。
4. 弹簧辅助式
– 内置弹簧加速阀瓣关闭，适用于低压或频繁启停的工况。
法兰连接特点
– 法兰接口：
阀体两端带有法兰盘，通过螺栓与管道法兰紧固，便于安装和密封，适用于高压、大口径系统（如化工、供水）。
– 密封材料：
阀座可采用金属（高温高压）或橡胶/PTFE（腐蚀性介质）。
应用场景
– 水泵出口：
防止停泵时水倒流损坏叶轮。
– 压缩空气系统：
避免气体回流导致设备故障。
– 石油/化工管道：
保障介质单向流动，防止混合或泄漏。
选型注意事项
1. 安装方向：
必须与介质流向一致（阀体通常标有箭头）。
2. 压力等级：
匹配管道设计压力，避免阀瓣无法开启或密封失效。
3. 关闭速度：
高速系统需选快关型或带缓冲装置，防止水锤。
优缺点
– 优点：
结构简单、免维护、可靠性高。
– 缺点：
某些类型可能产生水锤；完全关闭需一定压差。
通过合理选型和安装，法兰止回阀能有效保护管道系统安全，避免逆流事故。
