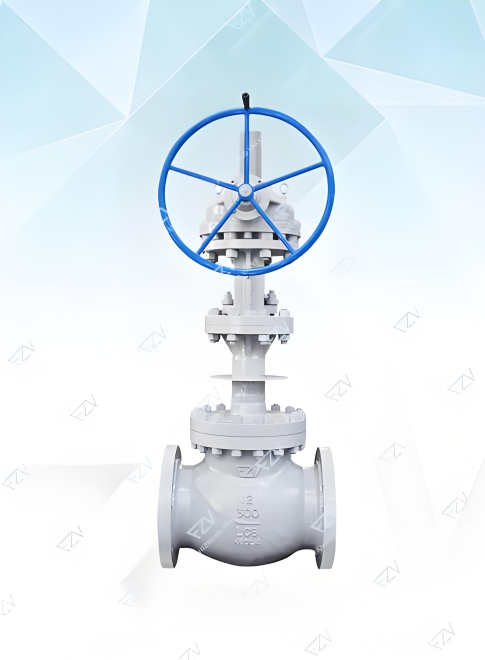

低温截止阀
低温截止阀的工作原理是通过阀体上部的闸板通过滑环驱动球体内轴转动，球体内轴带动阀瓣旋转，形成节流作用。同时，该阀门的球体和闸板同时密封，因此密封面不受介质的影响。
低温截止阀的结构特点包括：
- 密封性能好：阀瓣与阀体密封面之间无相对滑动，因此磨损与擦伤均不严重。
- 启闭行程小：阀瓣行程小，截止阀高度比闸阀小，但结构长度比闸阀长。
- 流体阻力大：阀体内介质通道较曲折，动力消耗大。
低温截止阀的应用领域非常广泛，包括：
- 液化天然气（LNG）、液化石油气（LPG）、液氧、液氮等低温液态介质系统。
- 化工工业、制冷系统、石油化工以及食品加工等领域。
中国低温截止阀优质制造商 – 温州/浙江低温截止阀厂家批发供应
低温截止阀是一种专门用于低温介质（如液氮、液氧、液化天然气等）的阀门，其核心原理是通过阀门的启闭控制介质的流动，同时确保在极低温度下仍能可靠密封和操作。以下是其工作原理和设计特点的详细说明：
1. 核心工作原理
– 截止功能：
通过阀瓣（阀芯）与阀座的垂直运动实现启闭。当阀杆顺时针旋转时，阀瓣下压与阀座紧密贴合，切断介质流动；逆时针旋转时阀瓣上升，打开通道。
– 低温适应性：
阀门材料和结构需适应低温收缩（如-196°C以下），避免因冷缩导致泄漏或卡滞。
2. 关键设计特点

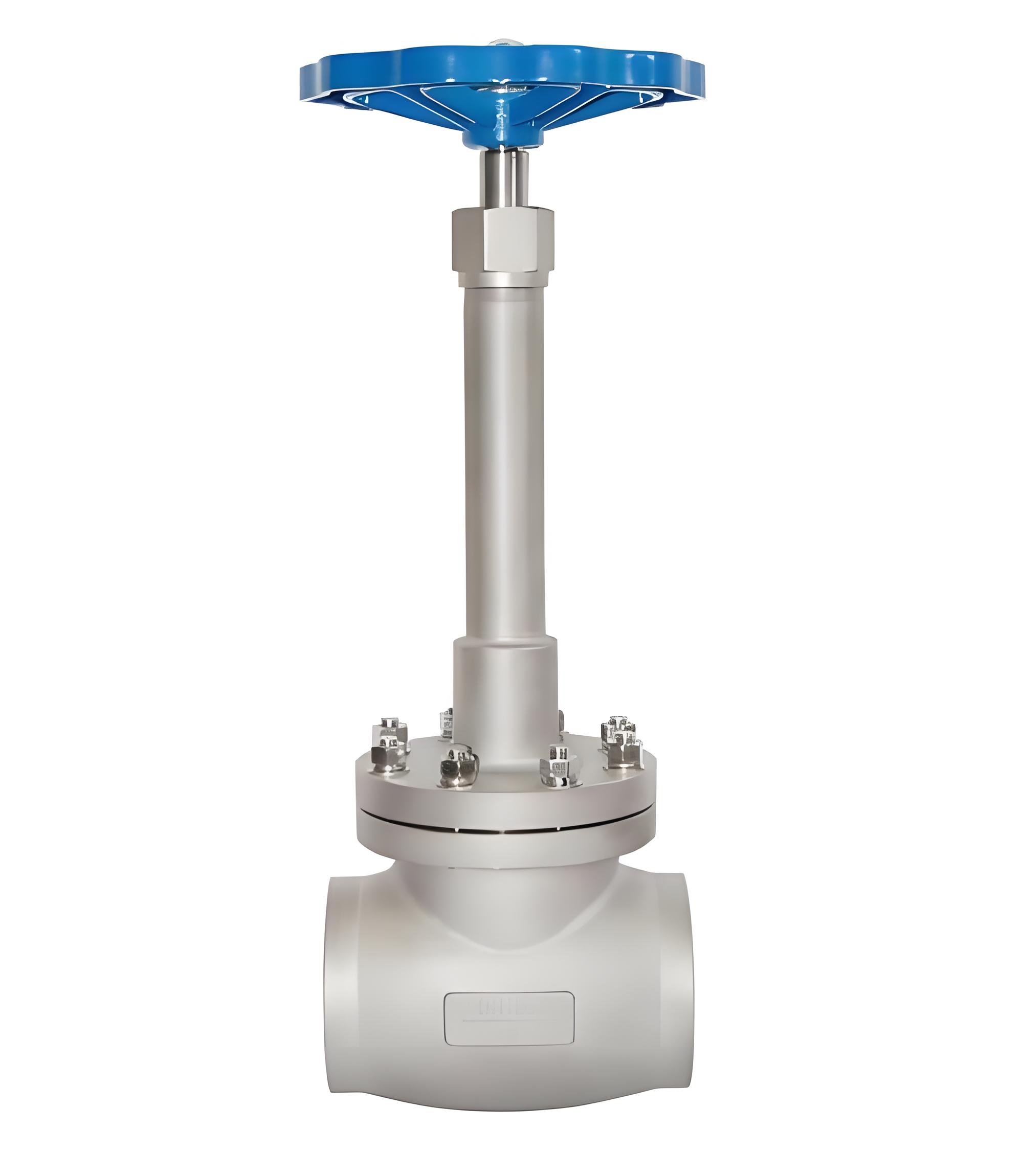

– 延长阀盖设计：
– 阀杆加长，阀盖颈部延伸，形成“冷箱”结构，将阀杆填料密封部位远离低温介质，防止填料冻结（如液氮工况下，阀杆密封处温度可保持在常温范围）。
– 防泄漏密封：
– 阀座密封：
采用金属软密封（如不锈钢+PTFE）或弹性密封圈，补偿低温下的形变。
– 阀杆密封：
多重填料（如石墨环+波纹管密封），避免介质沿阀杆外泄。
– 材料选择：
– 阀体/阀瓣：
奥氏体不锈钢（如304L、316L），低温韧性好，抗冷脆。
– 阀座：
铜合金或镍基合金，确保低温下密封面贴合。
– 双向流动设计：
– 部分低温截止阀采用“低进高出”流向，利用介质压力辅助密封（但需注意阀门标注流向）。
3. 典型应用场景
– 液化天然气（LNG）管道：
控制-162°C的液态甲烷输送。
– 空分设备：
液氧（-183°C）、液氮（-196°C）的储罐进出口。
– 航天燃料系统：
液氢（-253°C）管路控制。
4. 与普通截止阀的区别
| 特性 | 低温截止阀 | 普通截止阀|
|—————-|—————————–|—————————|
| 工作温度 | -196°C以下 | 常温至中高温（-29°C~425°C）|
| 阀盖设计 | 长颈延伸，隔离冷区 | 标准短阀盖 |
| 密封材料 | 金属+弹性体复合密封 | 软密封（橡胶）或金属密封 |
| 材料处理 | 深冷处理（避免冷脆） | 常规热处理 |
5. 操作注意事项
– 预冷操作：
开启前需缓慢降温（如用氮气吹扫），避免热冲击导致密封失效。
– 维护要点：
定期检查阀杆密封性，更换低温润滑脂（如PTFE基）。
通过上述设计，低温截止阀在极寒环境中实现了可靠的密封和操作性能，成为低温工业系统的关键部件。
