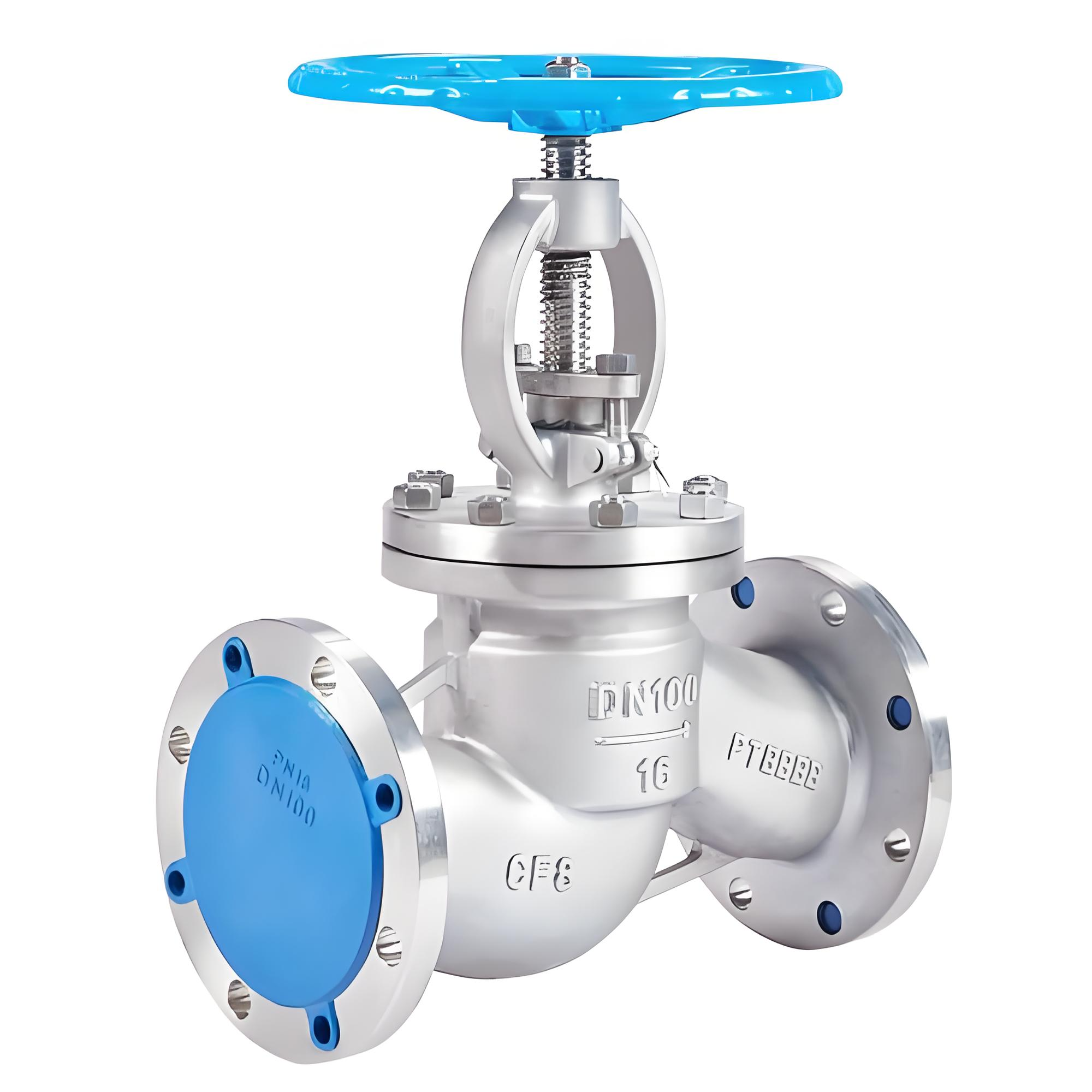

不锈钢截止阀
不锈钢截止阀的核心工作原理是通过阀杆驱动阀瓣与阀座密封面紧密贴合，实现流体的单向截断控制。 以下是具体说明：
一、核心工作机制
密封原理
依靠阀杆施加的轴向压力，使阀瓣密封面与阀座密封面完全贴合，阻断介质流动。关闭时，阀瓣覆盖阀座通道；开启时，阀瓣垂直升起形成流体通道。
操作方式
开启：旋转阀杆（手动或通过电动装置/气动装置），阀瓣逆流体方向上升，通道逐渐打开。
关闭：反向旋转阀杆，阀瓣下压与阀座接触，密封面闭合。
介质流向设计
传统设计下，介质从阀瓣下方进入时，关闭需克服介质压力，操作力较大。
改进后的自密封设计（介质从阀瓣上方进入）利用介质压力辅助密封，减少操作力。
二、结构特点
强制密封：适用于高压系统（最高达16.0MPa），需施加足够压力确保密封面贴合。
低磨损：阀瓣与阀座仅在关闭时接触，启闭无滑动摩擦，延长使用寿命。
方向性安装：仅允许单向流动，安装时需严格遵循阀体标注的流向（通常“低进高出”）。
三、应用与限制
优势场景
适用于化工、石油、电力等系统的水、蒸汽、腐蚀性液体截断控制，尤其在高压（如16.0MPa）或低温（如-29°C）环境下表现稳定。
局限性
流体阻力较大（流道呈S形弯曲），不适合高频调节或高流速场景；全开时流量已达最大值，继续提升阀瓣高度无法增加流量。
温州不锈钢截止阀厂家直销 | 浙江优质不锈钢截止阀制造商 | 中国品牌供应商
不锈钢截止阀是一种利用阀瓣（阀芯）沿阀座中心线移动来控制流体通断的阀门，其核心原理是通过手动或传动装置驱动阀杆，使阀瓣与阀座贴合或分离，从而实现流体的截断或流通。以下是其详细工作原理和特点：
一、核心工作原理
1. 关闭状态
– 当手轮或执行机构逆时针旋转时，阀杆带动阀瓣（通常为平面或锥形密封面）向下移动，与阀座紧密贴合，形成金属-金属或软密封的强制密封，阻断流体流动。
– 密封依赖阀瓣与阀座间的机械压力，因此需要较大的操作力矩（尤其是高压场合）。
2. 开启状态
– 顺时针转动手轮时，阀杆上升，阀瓣脱离阀座，形成通道，流体从阀瓣下方绕过阀瓣（低进高出设计）或直接通过（直流式截止阀）流出。
二、典型结构特点
1. 阀体与材质
– 阀体采用不锈钢（如304、316），耐腐蚀、耐高温，适用于化工、食品、制药等严苛环境。
– 结构形式分直通式（Z型）、角式（L型）、直流式（Y型），降低流阻。
2. 密封设计
– 金属硬密封：耐高温高压，但需更高关闭力（如电站阀门）。
– 软密封（PTFE/石墨）：零泄漏，适用于低温或腐蚀性介质。
3. 阀杆传动
– 明杆设计（阀杆随开启升降，直观显示状态）；
– 暗杆设计（阀杆不移动，节省空间）。
三、流体流向设计
– 低进高出（标准型）：
流体从阀瓣下方进入，关闭时介质压力协助密封，但流阻大。
– 高进低出（反装）：
用于特殊工况（如排放阀），需更大操作力克服介质压力。
– 直流式：
阀座与管道呈斜角，流阻接近闸阀。
四、优缺点
– 优点：
– 密封性好，泄漏等级高（可达ANSI VI级）；
– 维修方便（阀瓣可更换）；
– 行程短，启闭速度快。
– 缺点：
– 流阻大，不适用高流速或含颗粒介质；
– 启闭力矩大（大口径需齿轮/电动装置）。
五、应用场景
– 严苛介质：
酸、碱、蒸汽、高纯度流体（不锈钢耐腐蚀）；
– 高压高温：
石油、化工管道（PN16以上）；
– 精密控制：
配合调节型阀瓣，可用于流量调节（但不如专用调节阀精确）。
六、与其他阀门对比
| 特性 | 截止阀 | 闸阀 | 球阀 |
|————|—————|————–|————–|
| 密封方式 | 强制挤压密封 | 楔形面滑动 | 球体旋转压紧 |
| 流阻 | 较高 | 低 | 极低 |
| 调节性能 | 较好 | 不可调节 | 一般 |
| 寿命 | 中（密封面磨损）| 长 | 长 |
通过以上分析可知，不锈钢截止阀的核心优势在于可靠密封和耐腐蚀性，适合需要频繁启闭或严格防泄漏的工况，但需根据流体特性选择流向和密封形式。
